空气开关

空气开关

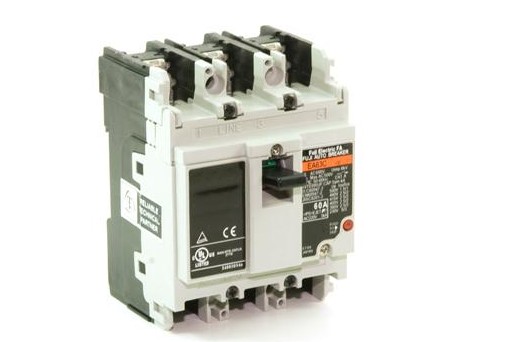

空气开关,又称自动开关、低压断路器等,是家庭与工程中常见的电路保护器,当工作电流超过额定电流、短路、失压等情况下,自动切断电路达到保护的作用,除了保护功能外,还可以与漏电器、测量、电操等模块单元配合使用,在低压配电系统中,常用它做终端开关或支路开关,取代了过去常用的熔断器和闸刀开关。
目录
1空气开关原理

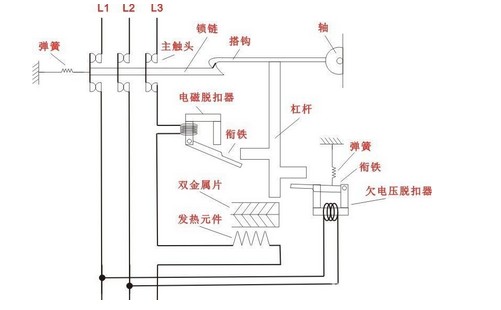

      空气开关内部结构是利用双金属片热膨胀弯曲触动杠杆,使断路器脱扣起到超负载保护作用。过载保护时会有一定的时间差区别。当短路发生时,电流流过感应线圈而产生一强大磁场,推动杠杆使断路器快速脱扣。

  按照保护作用的不同,脱扣器可以分为过电流脱扣器及失压脱扣器等类型,脱扣方式有热动、电磁和复式脱扣3种。

  当线路发生一般性过载时,过载电流虽不能使电磁脱扣器动作,但能使热元件产生一定热量,促使双金属片受热向上弯曲,推动杠杆使搭钩与锁扣脱开,将主触头分断,切断电源。

  当线路发生短路或严重过载电流时,短路电流超过瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转动与锁扣脱开,锁扣在反力弹簧的作用下将三副主触头分断,切断电源。

  开关的脱扣机构是一套连杆装置。当主触点通过操作机构闭合后,就被锁钩锁在合闸的位置。如果电路中发生故障,则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开,于是主触点在释放弹簧的作用下迅速分断。

2空气开关规格



      空气开关型号规格:

  C65N 1P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A

  C65N 2P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A

  C65N 3P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A

  C65N 4P-:C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A

  C65N 1P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A

  C65N 2P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A

  C65N 3P-:D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50A D63A

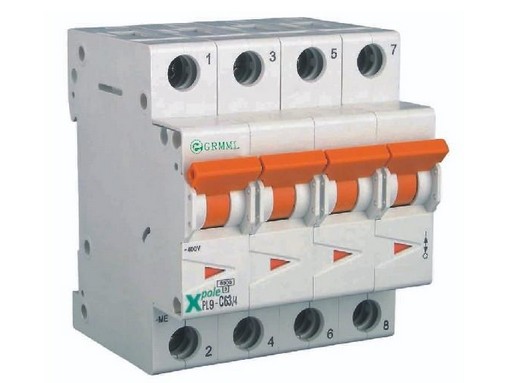

  目前家庭使用DZ系列的空气开关,常见的为以下规格:C16、 C25、C32、C40、C60、C80、C100、C120等。

  工业上常见的型号有:动力电路用DW和DZ型,分20、32、50、63、80、100、125、160、250、400、600、800、1000A等规格。

3空气开关品牌

  空气开关品牌推荐一、施耐德Schneider

  施耐德电气(中国)有限公司,施耐德Schneider Electric,开关插座十大品牌,电气设备-电工十大品牌,拥有170多年的辉煌历史,全球配电设备领域领先品牌,全球能效管理专家,电气领域的著名制造商,专业从事电力与自动化管理业。

  空气开关品牌推荐二、ABB

  ABB(中国)有限公司,电气设备十大品牌,十大电工品牌,由两个百年历史的国际企业合并而成,是拥有百年历史的大型跨国公司,全球500强企业,电力和自动化技术领域的领导厂商,世界上第一台自冷式变压器、高压直流输电技术和第一台工业机器人的制造商。

  空气开关品牌推荐三、正泰CHINT

  浙江正泰电器股份有限公司,电工十大品牌,中国十大电气设备品牌,中国驰名商标,中国民营企业500强,中国产销量最大的低压电器生产企业,浙江省百强企业,中国民营企业竞争力50强 ,中国电气产品制造领军企业,上市企业。

  空气开关品牌推荐四、德力西

  中国德力西控股集团有限公司,电器设备十大品牌,十大空气开关品牌,中国驰名商标,中国企业500强,中国民营企业500强,我国电气行业的龙头企业,中国工业经济企业联合会副会长,国家大型工业企业。

  空气开关品牌推荐五、梅兰日兰MGE

  施耐德电气旗下美国电力转换集团(APC),梅兰日兰MGE,空气开关十大品牌,十大UPS不间断电源品牌,创立于1920年,全球配电设备领域领先品牌,中国规模最大的UPS研发生产企业之一,世界著名的电气公司旗下品牌。

  空气开关品牌推荐六、长城CNC

  长城电器集团有限公司,成立于1988年,开关断路器十大品牌,继电器十大品牌,十大电器设备品牌,中国驰名商标,浙江省著名商标,浙江出口名牌,以工业电器为主导的全国无区域企业集团,国家高新企业,电器设备行业重要骨干企业集团,中国石化一级网络供应商。
