接近开关

接近开关

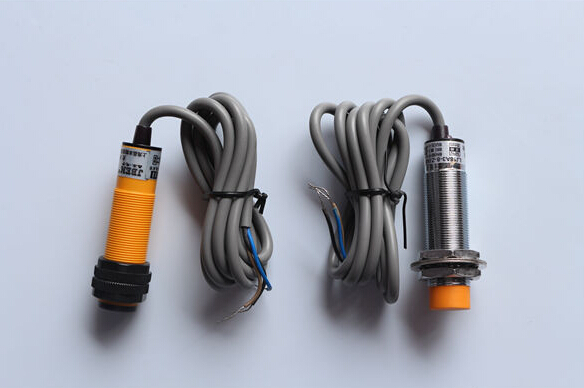

接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关,当物体接近开关的感应面到动作距离时,不需要机械接触及施加任何压力即可使开关动作,从而驱动直流电器或给计算机(plc)装置提供控制指令。接近开关是种开关型传感器(即无触点开关),它既有行程开关、微动开关的特性,同时具有传感性能,且动作可靠,性能稳定,频率响应快,应用寿命长,抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。产品有电感式、电容式、霍尔式、交、直流型。
目录
1接近开关的性能特点

  在各类开关中,有一种对接近它物件有“感知”能力的元件

  接近开关——位移传感器。利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的,这就是接近开关。

  当有物体移向接近开关,并接近到一定距离时,位移传感器才有“感知”,开关才会动作。通常把这个距离叫“检出距离”。但不同的接近开关检出距离也不同。

  有时被检测验物体是按一定的时间间隔,一个接一个地移向接近开关,又一个一个地离开,这样不断地重复。不同的接近开关,对检测对象的响应能力是不同的。这种响应特性被称为“响应频率”。

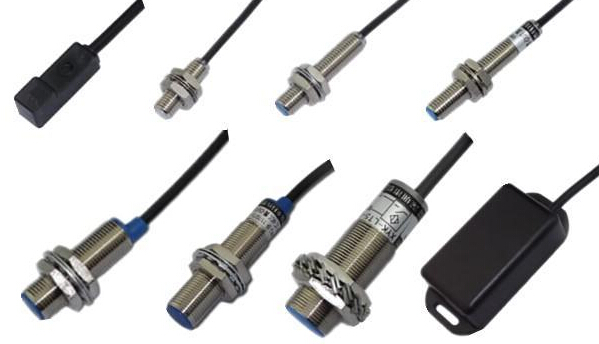

2接近开关种类

  因为位移传感器可以根据不同的原理和不同的方法做成,而不同的位移传感器对物体的“感知”方法也不同,所以常见的接近开关有以下几种:

  无源接近开关

  这种开关不需要电源,通过磁力感应控制开关的闭合状态。当磁 或者铁质触发器靠近开关磁场时,和开关内部磁力作用控制闭合。特点:不需要电源,非接触式,免维护,环保。

  涡流式接近开关

  这种开关有时也叫电感式接近开关。它是利用导电物体在接近这个能产生电磁场接近开关时,使物体内部产生涡流。这个涡流反作用到接近开关,使开关内部电路参数发生变化,由此识别出有无导电物体移近,进而控制开关的通或断。这种接近开关所能检测的物体必须是导电体。

  1.原理:由电感线圈和电容及晶体管组成振荡器,并产生一个交变磁场,当有金属物体接近这一磁场时就会在金属物体内产生涡流,从而导致振荡停止,这种变化被后极放大处理后转换成晶体管开关信号输出[1] 。

  2.特点:A、抗干扰性能好,开关频率高,大于200HZ. B、只能感应金属

  3.应用在各种机械设备上作位置检测、计数信号拾取等。

  电容式接近开关

  这种开关的测量通常是构成电容器的一个极板,而另一个极板是开关的外壳。这个外壳在测量过程中通常是接地或与设备的机壳相连接。当有物体移向接近开关时,不论它是否为导体,由于它的接近,总要使电容的介电常数发生变化,从而使电容量发生变化,使得和测量头相连的电路状态也随之发生变化,由此便可控制开关的接通或断开。这种接近开关检测的对象,不限于导体,可以绝缘的液体或粉状物等。

  霍尔接近开关

  霍尔元件是一种磁敏元件。利用霍尔元件做成的开关,叫做霍尔开关。当磁性物件移近霍尔开关时,开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化,由此识别附近有磁性物体存在,进而控制开关的通或断。这种接近开关的检测对象必须是磁性物体。

  光电式接近开关

  利用光电效应做成的开关叫光电开关。将发光器件与光电器件按一定方向装在同一个检测头内。当有反光面(被检测物体)接近时,光电器件接收到反射光后便在信号输出,由此便可“感知”有物体接近。

  其它型式

  当观察者或系统对波源的距离发生改变时,接近到的波的频率会发生偏移,这种现象称为多普勒效应。声纳和雷达就是利用这个效应的原理制成的。利用多普勒效应可制成超声波接近开关、微波接近开关等。当有物体移近时,接近开关接收到的反射信号会产生多普勒频移,由此可以识别出有无物体接近。

3接近开关主要功能

  检验距离

  检测电梯、升降设备的停止、起动、通过位置;检测车辆的位置,防止两物体相撞检测;检测工作机械的设定位置,移动机器或部件的极限位置;检测回转体的停止位置,阀门的开或关位置。

  尺寸控制

  金属板冲剪的尺寸控制装置;自动选择、鉴别金属件长度;检测自动装卸时堆物高度;检测物品的长、宽、高和体积。

  检测物体存在有否 检测生产包装线上有无产品包装箱;检测有无产品零件。

  转速与速度控制

  控制传送带的速度;控制旋转机械的转速;与各种脉冲发生器一起控制转速和转数。

  计数及控制

  检测生产线上流过的产品数;高速旋转轴或盘的转数计量;零部件计数。

  检测异常

  检测瓶盖有无;产品合格与不合格判断;检测包装盒内的金属制品缺乏与否;区分金属与非金属零件;产品有无标牌检测;起重机危险区报警;安全扶梯自动启停。

  计量控制

  产品或零件的自动计量;检测计量器、仪表的指针范围而控制数或流量;检测浮标控制测面高度,流量;检测不锈钢桶中的铁浮标;仪表量程上限或下限的控制;流量控制,水平面控制。

  识别对象

  根据载体上的码识别是与非。

  信息传送

  ASI(总线)连接设备上各个位置上的传感器在生产线(50-100米)中的数据往返传送等。
