水位开关

水位开关

水位开关又称为液位开关、液位传感器,是一种可以根据水位高低自动控制抽水机的开启或停止的开关,信号电压常为12V或24V安全电压。本篇百科主要围绕水位开关种类、水位开关工作原理、水位开关图片等几个方面来介绍水位开关。
目录
1水位开关工作原理

  第一、电容式水位开关

  根据侦测水位变化时所引起的微小电容量差值变化,采用专用的ADA电容检测芯片进行信号处理,可输出多种信号通讯协议。电容式水位检测可以隔着任何介质检测到容器内的水位或液体的变化,有效避免了传统水位检测方式稳定性、可靠性差的弊端。

  第二、电子式水位开关

  通过内置电子探头来检测水位,再由芯片对检测到的信号进行处理,当判断到有水时,芯片输出高电平24V或5V等,当判断到无水时,芯片输出0V。高低电平的信号通过PLC或其它控制电路板来读取,并驱动水泵等用电器工作。可以任意方向安装,横向安装时,水位到达蓝线就动作,精度较高;竖向安装时,水位到达红线就动作,有一定的防波浪功能。

  第三、电极式水位开关

  电极式水位开关是由一次电极式传感器和二次控制器组成一体式测量系统,液位开关安装在容器的顶部或容器的壁上,电极插入液体。测量时,电极上通有交流信号电压,当液位上升接触到电极时,电极间就有交流信号电流流过,从而产生液面信号,控制板接收到液面信号后,进行整流、滤波、放大等处理,最后转换成继电器闭合触点输出或标准电流16mA输出给用户使用。当液位下降离开电极时,电极间就没有交流信号电流流过,控制板接收不到液面信号,继电器又恢复成释放状态或标准电流又回到8mA。因此,通过液体与电极接触与不接触,继电器吸合与不吸合或电流大小,就能正确测量出液位高低位置。

  第四、光电式水位开关

  使用红外线探测,利用光线的折射和反射原理,光线在两种不同介质的分界面会产生反射或折射现象。当被测液体处于高位时,被测液体与光电开关形成一种分界面,当被测液体处于低位时,空气与光电开关形成另一种分界面,这两种分界面会使光电开关内部光接收晶体所接收的反射光强度不同,即对应两种不同的开关状态。

  第五、音叉式水位开关

  音叉由晶体激励产生振动,当音叉被液体浸没时,振动频率会发生变化,这个频率变化由电子线路检测出来并输出一个开关量。

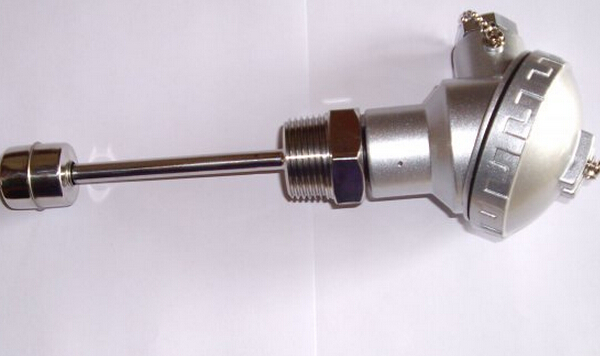

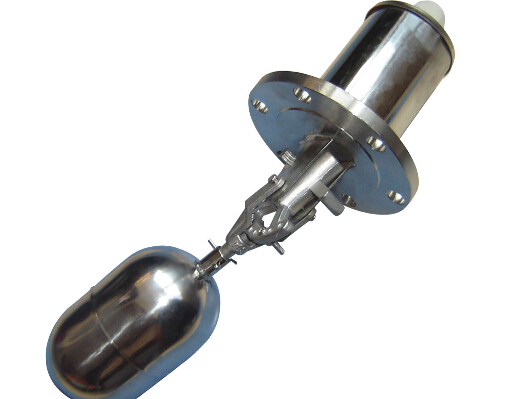

  第六、浮球式水位开关

  水有浮力,浮球系统就是根据液体的浮力配套制作的,液位上涨时,浮球系统也相应上涨,液面下降时也相应下降,当上涨或下降到设定的位置时,浮球系统就会碰到在设定位置的开关,从而使开关发出电信号,而电控设备在接到电信号时会马上动作,切断或接通电源,形成自动控制系统。

2水位开关种类

  水位开关主要可以分为:电容式水位开关、电子式水位开关、电极式水位开关、光电式水位开关、音叉式水位开关、浮球式水位开关。
