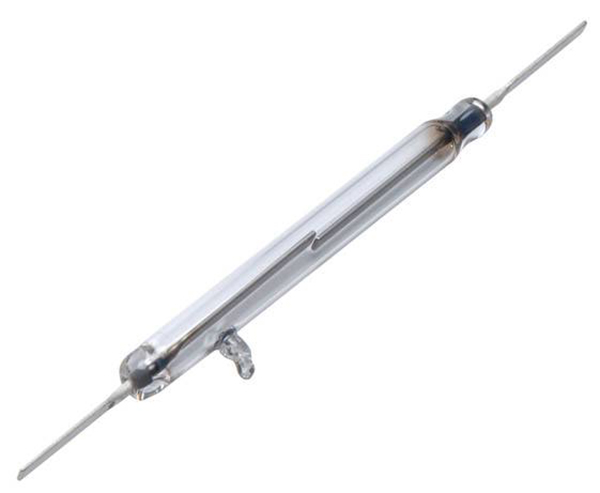

磁簧开关(Reed Switch)也称之为干簧管,它是一个通过所施加的磁场操作的电开关。磁簧开关基本型式是将两片磁簧片密封在玻璃管内,两片虽重叠,但中间间隔有一小空隙。当外来磁场时将使两片磁簧片接触,进而导通。 一旦磁体被拉到远离开关,磁簧开关将返回到其原来的位置。
目录
1磁簧开关工作原理

  磁簧开关的工作原理非常简单,两片端点处重叠的可磁化的簧片(通常由铁和镍这两种金属所组成的)密封于一玻璃管中,两簧片呈交迭状且间隔有一小段空隙(仅约几个微米),这两片簧片上的触点上镀有层很硬的金属,通常都是铑和钌,这层硬金属大大提升了切换次数及产品寿命。玻璃管中装填有高纯度的惰性气体(如氮气),部份干簧开关为了提升其高压性能,更会把内部做成真空状态。

  簧片的作用相当与一个磁通导体。在尚未操作时,两片簧片并未接触;在通过永久磁铁或电磁线圈产生的磁场时,外加的磁场使两片簧片端点位置附近产生不同的极性, 当磁力超过簧片本身的弹力时,这两片簧片会吸合导通电路;当磁场减弱或消失后,干簧片由于本身的弹性而释放,触面就会分开从而打开电路。

  相关文章推荐:

  ★震动开关工作原理 震动开关种类  ★生活小常识:接近开关原理及接线图


2磁簧开关优缺点

  优点

  1、触点与惰性气体一起密封在玻璃管内,不会受到外部气氛的影响。

  2、动作回答速度迅速。

  3、动作系统和电路都位于相同的轴上,适宜使用于高频率传输的应用产品。

  4、小型,重量轻。

  5、触点具有优越的耐蚀性和耐磨损性,使用寿命长,可获得稳定的开关动作。

  6、与永久磁铁组合,就能经济简易地构成非接触式开关。

  缺点

  1、磁簧开关触点和簧片是相当小而精致的,不适合处理大的电压或电流导致的簧片引发切换。 磁簧开关提供开关典型的电压和电流额定值。 仅在操作的继电器线圈与磁簧开关的继电器电路切换高电流才是必要的。

  2、故障排查工序多。故障干簧管需要用专用仪器(如AT值测试器、绝缘耐压测试器、内阻测试器等)检测。

  3、不适合误差范围小的产品设计中:AT值范围大,从成本角度考虑不能保证批量产品的AT值都相同,并且配套磁石也不尽相同。

  4、磁簧开关加工损耗大。磁簧开关采玻璃封装,在运送和加工过程中容易受损,影响产品及寿命。

  相关文章推荐:

  ★松下开关插座好吗 松下开关插座优缺点

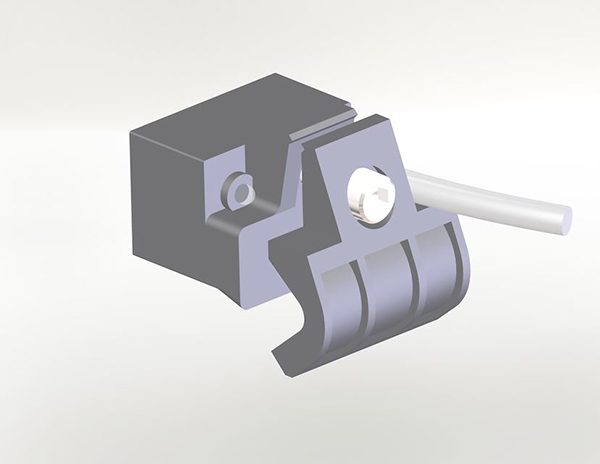

3磁性开关接法

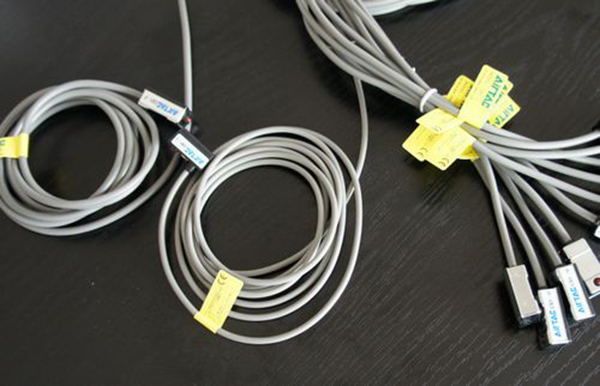

  简单介绍了一下磁性开关后,小编来说一下磁性开关的接法。从颜色来说的话,棕色和蓝色的一般都是电源线,前者接电源正极,后者接电源负极。黑色和白色一般是输出线,前者输出为常开,后者输出为常闭。还有一种就是两线NPN型和三线PNP型的磁性开关,它们都是黑色一端接负载,前者的另一端接电源正极,后者的另一端接电源负极。

  关于最后两种类型的磁性开关。两线制的磁性开关接线比较简单,而三线制的磁性开关,红色棕色的要接电源的正面,黑色要接负载,蓝色则接入电源OV端。但是在选用两线制磁性开关时要多注意一下,因为在导通的时候它本身就会有一定的压降,可在截止的时候可能还会有电流剩余。相比起来,三线制的磁性开关虽然看起来麻烦一些,但是更加安全,至少不会出现截止的时候有电流剩余这种情况,所以在选用开关时也要结合具体情况慎重分析。希望小编的介绍能够让大家对于磁性开关有个较为清晰的认识。
