电线如何穿管

2021-02-16 09:00:16 作者:邓噔噔

  所有的装修中安全永远是考虑第一位的,家装中电路一般都是隐蔽工程,很多的漏洞如果装修师傅不负责很多就隐蔽了,会导致电线在管内扭结,造成用电隐患。那电线如何穿管呢?推荐给大家看看哦!

  一、工艺流程

  选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测。

  二、操作工艺

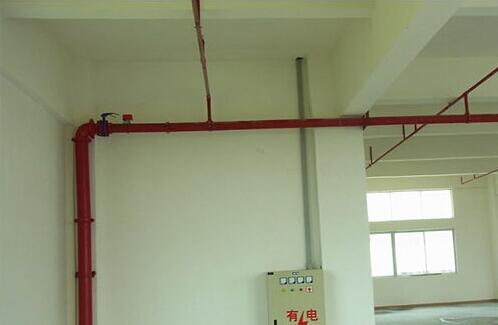

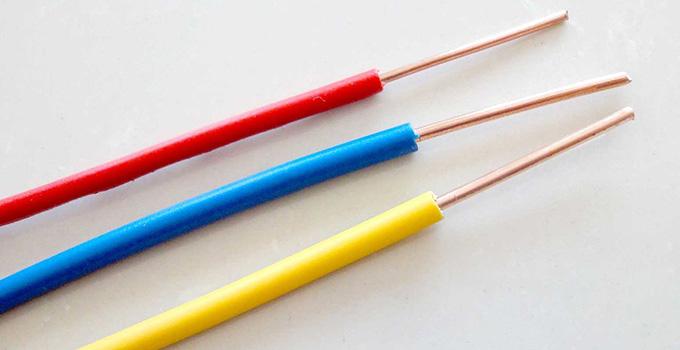

  (一)选择导线

  1、根据设计图纸要求,正确选择导线规格、型号及数量。

  2、穿在管内绝缘导线的额定电压不低于450Ⅴ。

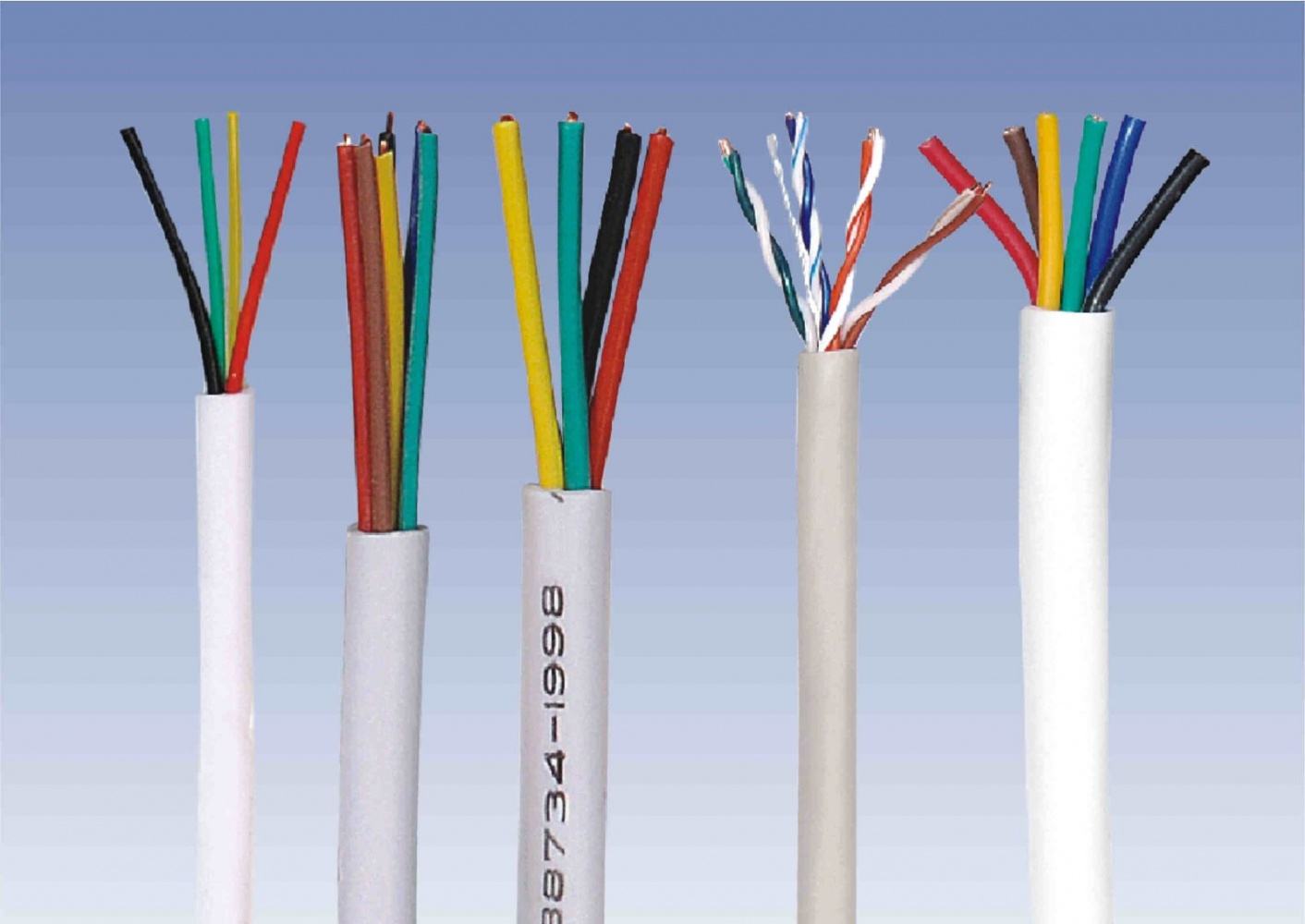

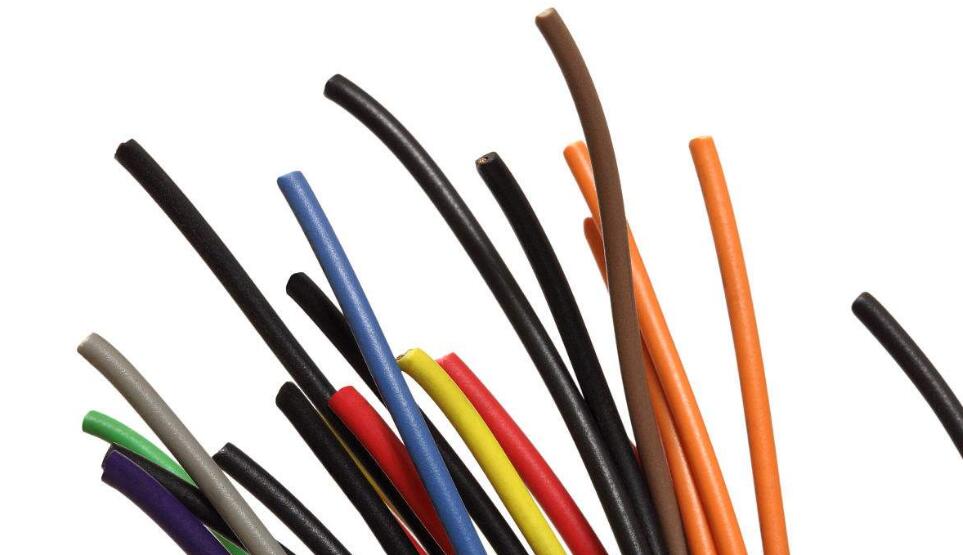

  3、导线的分色:穿入管内的千线可不分色。为了保证安全和施工方便,在线管出日处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N(针吐线)为淡蓝色,PE(保护线)为绿/黄双色。

  (二)穿带线

  1、带线用φ1.2~φ2.0mm的铁丝,头部弯成不封囗的圆圈,以防止在管内遇到管接头时被卡住,将带线穿入管路内,在管路的两端留有20cm的余量。

  2、如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后,将两端的带线盘入盒内或缠绕在管头上固定好,防止被其他人员随便拉出。

  3、当穿带线受阻时,采用两端同时穿带线的办法,将两根带线的头部弯成半圆的形状,使两根带线同时搅动,使两端头相互钩绞在一起,然后将带线拉出。

  (三)扫管

  将布条的两端牢固地绑扎在带线上,两人来回拉动带线,将管内的浮锈、灰尘、泥水等杂物清除干净。

  (四)带护口

  按管口大小选择护口,在管子清扫后,将护口套入管口上。在钢管(电线管)穿线前,检查各个管口的护口是否齐全,如有遗漏或破损均应补齐和更换。

  (五)放线及断线

  1、放线前应根据图纸对导线的品种、规格、质量进行核对。

  2、放线:对整盘导线放线时,将导线置于放线架或放线车上,放线避免出现死扣和背花。

  3、断线:剪断导线时,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体周长的l/2,出户导线的预留长度为1.5m。

  (六)导线与带线的绑扎

  1、当导线根数为2~3根时,可将导线前端的绝缘层剥去,然后将线芯直接与带线绑回头压实绑扎牢固,使绑扎处形成一个平滑的锥体过渡部位。

  2、当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固,使绑扎接头处形成一个平滑的锥体过渡部位,便于穿线。

  (七)管内穿线

  1、当管路较长或转弯较多时,要在穿线的同时向管内吹入适当的滑石粉。

  2、两人穿线时,一拉一送,配合协调。

  (八)导线连接

  导线连接时,必须先削掉绝缘去掉导线表面氧化膜,再进行连接、加锡焊、包缠绝缘

  (九)接头包扎

  首先用橡胶(或粘塑料)绝缘带将其拉长2倍从导线接头处始端的完好绝缘层开始,缠绕l~2个绝缘带幅宽度后,再以半幅宽度重叠进行缠绕,在缠绕过程中应尽可能收紧绝缘带,缠到头后在绝缘层上缠绕l~2圈后,再进行回缠。回缠完成后再用黑胶布包扎,包扎时要衔接好,以半幅宽度压边进行缠绕,同时在包每过程中收紧黑胶布,导线接头两端应用黑胶布封严密。

  (十)线路检查绝缘摇测

  1、 线路检查。导线的连接及包扎全部完成后,应进行自检和互检,检查导线接头及包扎质量是否符合规范要求及质量标准的规定,检查无误后进行绝缘摇测。

  2、绝缘摇测。线路的绝缘摇测一般选用1 000Ⅴ量程为O~1000MΩ的绝缘电阻表。绝缘电阻表上有三个分别标有“接地(E)”、“线路(L)”和“保护环(C)”的端钮。可将被测两端分别接于“E”和“L”两个端钮上。 摇测方法:线路摇测必须分两次进行:

  (1) 管内导线穿后在电气器具未安装前进行各支路导线绝缘摇测。首先按户进行,将灯头盒内的导线分开,开关盒内的导线连通,分别摇测照明(插座)支线、干线的绝缘电阻。一人摇测,一人及时读数,摇动速度应保持在120r/min左右,读数应采用1min后的读数为宜,并应做好记录。

  (2) 照明器具全部安装后在送电前,再按系统、按单元、按户摇测一次线路的绝缘电阻。首先将线路上的开关、刀闸、仪表、设备等置于断开位置,一人摇测,一人及时读数,摇动速度应保持在120r/min左右,读数应采用1min后的读数为宜,并做好记录,竣工归档,确认绝缘电阻的摇测无误后再进行送电试运行。

  以上就是关于电线如何穿管的介绍,家装水电最要注重操作规范,否则后患无穷,希望以上信息对大家有帮助哦。
