扇形喷嘴的用处有本多，在日常生活中我们也不难辨别。扇形喷嘴很多时候跟管道连接起来，特别是在那些种植场里面。使用扇形喷嘴与管道连接进行喷水。我们知道扇形喷嘴是这样使用的，那么我们有没有考虑过扇形喷嘴结构是怎样的呢?它为什么能够自发喷水呢?这些问题对于我们来说应该都没有大致想过吧!所以今天装修网小编教大家学习扇形喷嘴结构知识。
产品参数
最大喷流角度为60-170度。在3Mpa压强下，液体流率范围为5.5一140升/分。螺旋喷嘴螺纹大小有1/4，3/8，1/2，3/4，1，1-1/2，2，3等多种规格，常规为英制管螺纹，若需其他规格的螺纹请与北京科丰喷雾设备有限公司联系，可以提供相应尺寸的内螺纹或外螺纹接头。扇形喷雾形式。

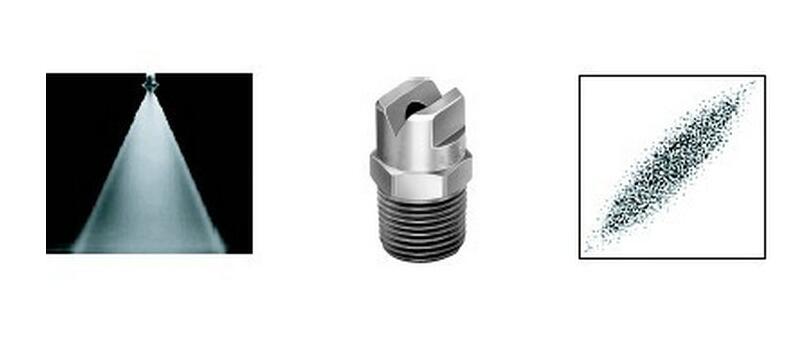

扇形喷嘴结构直接由喷嘴形状产生平坦均匀的扁平射流，其射流致密性好，扩散角也可在较大范围内变化，其工业应用依据流量、流速、射流角及覆盖面的不同而不同，这种喷嘴也成功的用在高压水射流中，轴向扇形喷嘴系液体流经一椭圆喷孔直接形成扇形射流，椭圆喷孔一般由一定角度的“契与圆锥形喷孔垂直相贯而成。

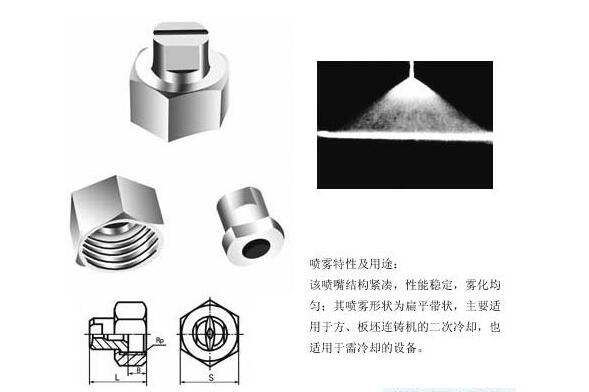

扇形喷嘴结构
扇形喷嘴结构，不难看出，他们均是由一个契形与未通圆锥喷孔相贯而成，其压力都在1mpa以内，为了加工方便，很多扇形喷嘴的“契”不是简单的直槽，而是弧形槽，即在工艺上变水平铣槽为圆弧铣槽。
高压扇形喷嘴的成因与低压扇形喷嘴一致，但由于其压力的不同，其结构也各有特色，见图4，由于扇形喷嘴的扩散性，并不要求严格的收敛段，在图4中，图a型喷嘴压力为75mpa，a为20度-90度，这种自带连接螺纹的缺点是不利于扇形射流位置的调整，因为扇形射流是有方向性的。
扇形喷嘴结构的工作压力最高达到200mpa，d=0.88mm，a=10度-20度，扇形喷嘴结构圆柱段与图a型截然不同，这就是高压力要求所致，扇形喷嘴结构是一个组合型扇形喷嘴，组合喷嘴看似加工复杂一些，但成型可靠、材料各异、适应面广、便于系列化，是为人们所接受的,扇形喷嘴性能图，可以看出，在15mpa压力内，扇形喷嘴不同的射流角度与靶距和射流宽度的关系，扇形喷嘴的特色就在于其射流覆盖面远远大于圆柱形喷嘴。
特点

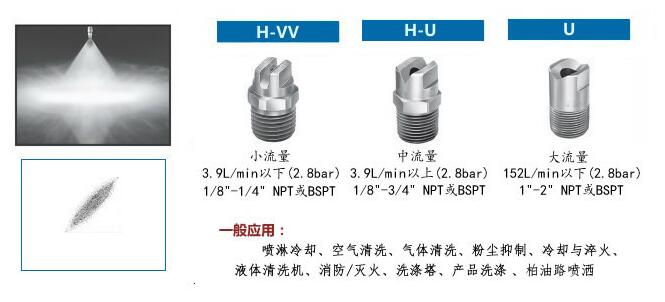

扇形喷嘴扇形喷雾形式，喷雾形状边沿界定十分清楚，精细工艺加工的导流平面提供了均匀的、高冲击力的喷雾形状。喷雾通道大而流畅，减少了阻塞现象。扇形喷嘴是北京科丰喷雾设备有限公司专业研发喷嘴产品。喷雾形状为多种角度的扇形由于地球重力的影响，会有“边缘效应”的产生，即喷雾的扇形剖面产生逐渐变细的边缘喷雾颗粒细小均匀，喷雾颗粒大小中等在多个喷嘴进行布置时，需要有25%~30%的重叠，以使整个方向上的排布均匀。能够产生多种角度的扇形喷雾喷雾水流均匀,液滴大小中等采用单元组合式连接方式，方便安装和更换可加装过滤网，易于清洗。
更产品材质：螺旋喷嘴可以在大多数管道系统上安装或更换。可提供的喷嘴有NPT或BSPT(外)螺纹型。通常，1/4英寸—4英寸的喷嘴可分别用Cu、304SS、316SS、316L、PVDF、PP或碳化硅材料制造。锈钢(SS304、303、316、316L)，黄铜(BRASS)，碳化硅，塑胶(PVC、ABS、FUD)，陶瓷等材料。
扇形喷嘴在我们生活中可以说方方面面都可以起到作用，使用扇形喷嘴能够减少很多的劳动力。毕竟扇形喷嘴可以自动喷洒水或者肥料。今天我们对扇形喷嘴结构也认识了一片，很大帮助了我们想手工制造扇形喷嘴的朋友们。了解过扇形喷嘴结构，我相信对自制扇形喷嘴还是有帮助的。所以想制作出更好的扇形喷嘴，就要了解更多关于扇形喷嘴结构的知识了。
