气缸怎样选型 5大方面教您如何选择气缸

2021-03-21 21:28:27 作者:蜂蜜柚子

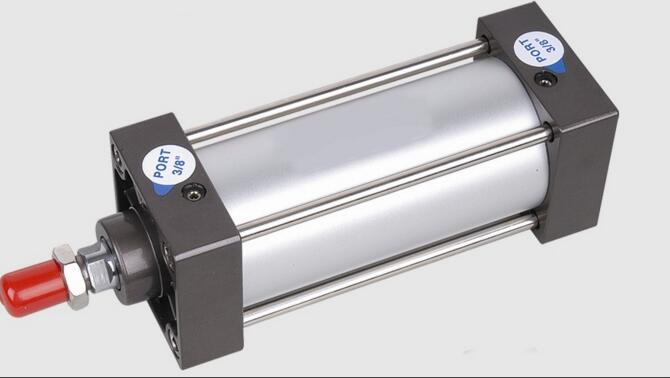

  气缸是气动工具的一个组装元件,在工具作业运转时发挥着不可或缺的作用,一个质量好的气缸能成就一个工具,在作业时问题就不是那么多了。那么,气缸怎样选型?我们该如何选购一个上等的气缸呢?下面小编就详细为您介绍。

  5大方面教您如何选择气缸

  1、类型的选择

  根据工作要求和条件,正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸;要求重量轻,应选轻型缸;要求安装空间窄且行程短,可选薄型缸;有横向负载,可选带导杆气缸;要求制动精度高,应选锁紧气缸;不允许活塞杆旋转,可选具有杆不回转功能气缸;高温环境下需选用耐热缸;在有腐蚀环境下,需选用耐腐蚀气缸。在有灰尘等恶劣环境下,需要活塞杆伸出端安装防尘罩。要求无污染时需要选用无给油或无油润滑气缸等。

  2、安装形式

  根据安装位置、使用目的等因素决定。在一般情况下,采用固定式气缸。在需要随工作机构连续往返转时(如车床、磨床等),应选用回转气缸。在要求活塞杆除直线运动外,还需作圆弧摆动时,则选用轴销式气缸。有特殊要求时,应选择相应的特殊气缸。

  3、作用力的大小

  即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力,根据不同速度选择不同的负载率,使气缸输出力稍有余量。缸径过小,输出力不够,但缸径过大,使设备笨重,成本提高,又增加耗气量,浪费能源。在夹具设计时,应尽量采用扩力机构,以减小气缸的外形尺寸。

  4、活塞行程

  与使用的场合和机构的行程有关,但一般不选满行程,防止活塞和缸盖相碰。如用于夹紧机构等,应按计算所需的行程增加10~20㎜的余量。

  5、活塞的运动速度

  主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径的大小。要求高速运动应取大值。气缸运动速度一般为50~800㎜/s。对高速运动气缸,应选择大内径的进气管道;对于负载有变化的情况,为了得到缓慢而平稳的运动速度,可选用带节流装置或气-液阻尼缸,则较易实现速度控制。选用节流阀控制气缸速度需注意:水平安装的气缸推动负载时,推荐用排气节流调速;垂直安装的气缸举升负载时,推荐用进气节流调速;要求行程末端运动平稳避免冲击时,应选用带缓冲装置的气缸。

  气缸的选型

  程序1:根据操作形式选定气缸类型:

  气缸操作方式有双动,单动弹簧压入及单动弹簧压出等三种方式。

  程序2:选定其它参数:

  1、选定气缸缸径大小 根据有关负载、使用空气压力及作用方向确定。

  2、选定气缸行程 工件移动距离。

  3、选定气缸系列。

  4、选定气缸安装型式 不同系列有不同安装方式,主要有基本型、脚座型、法兰型、U型钩、轴耳型。

  5、选定缓冲器 无缓冲、橡胶缓冲、气缓冲、油压吸震器。

  6、选定磁感开关 主要是作位置检测用,要求气缸内置磁环。

  7、选定气缸配件 包括相关接头。
