闸阀和截止阀的区别 截止阀的特点介绍

2019-06-23 08:08:33 作者:小许

  截止阀也叫截门,是使用 丝扣截止阀图解 最广泛的一种阀门之一,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。那么闸阀和截止阀的区别有哪些呢?

  截止阀的特点

  截止阀(stopvalve,GlobeValve)的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。

  闸阀和截止阀的区别

  从结构上: 闸阀长度比截止阀短,高度比截止阀高,明杆闸阀安装需注意高度。这在安装空间有限的情况下选型要注意的。闸阀可依靠介质压力紧紧与密封面紧闭,从而达到不泄露的效果。当启闭时阀芯和阀座密封面始终接触并相互磨擦,因此密封面容易磨损,闸阀处于接近关闭时,管道前后压差很大,使密封面磨损更加严重。

  从密封面上: 截止阀的密封面是阀心的一个小梯形侧面(具体看阀心的形状),一旦阀心脱落,相当于阀门关闭(如果压差大,当然关不严,不过止逆效果还不错),闸阀是靠阀心闸板的侧面来密封,密封效果不如截止阀,阀心脱落也不会像截止阀那样相当于阀门关闭。

  从流向上: 截止阀是低进高出,从外观看有明显的管道不在一相水平线上。闸阀流道在一个水平线上。闸阀的行程比截止阀的要大。

  从安装上: 1·闸阀的流向,从两方进入效果都一样。

  2·截止阀在安装时有两种方式,一种是介质可以从阀芯的下方进入,优点是当阀门关闭时盘根不受压力,可以延长盘根的使用寿命,并可以在阀前管道承压的情况下,进行更换盘根的工作;缺点是阀门的驱动转矩较大,是上方流进的1倍左右,阀杆受的轴向力大,阀杆容易弯曲。所以此方式一般只适用于小口径截止阀(DN50以下),DN200以上的截止阀都选用介质从上方流入的方式。(电动截止阀一般是采用介质从上方进入的方式。)介质从上方进入方式的缺点正好与下方进入方式相反。

  从原理上: 截止阀和闸阀在原理上的区别为,截止阀是上升阀杆式的,手轮跟着阀杆一起做旋转和上升运动。闸阀是手轮旋转,阀杆做上升运动。流量各不相同,闸阀要求全开或者全关,而截止阀则不需要。截止阀有规定进口和出口方向;闸阀没有进出口方向要求。

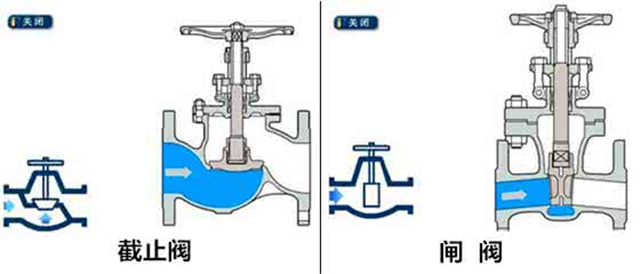

  解释:闸阀的通流体部分也是和直管是一样的,但在管内容设了个闸板,如果把这个闸板设法提起来这个门就全开了,而截止阀流体是在阀内转了180度的弯,通常流体是从阀的一侧进和入阀后转了个90度的角向上流,流到阀体的上部后又转了个90度流出去,就在流体在阀内向上流的出口处加了个盖,这个盖盖上门就关了,把这个盖打开阀就开了。
