晶闸管工作原理 晶闸管触发电路的要求

2021-02-25 13:52:38 作者:小许

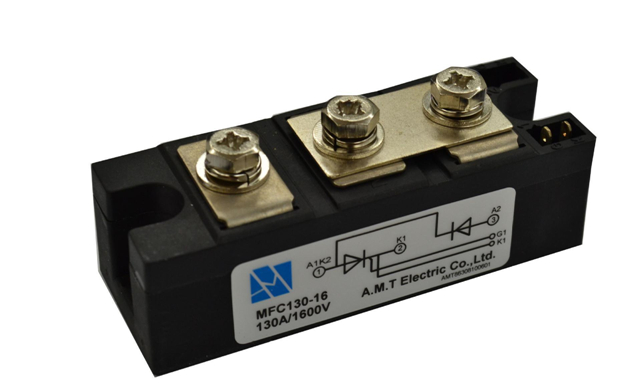

  晶闸管,是一种开关元件,能在高电压、大电流条件下工作,并且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中,是典型的小电流控制大电流的设备。那么接下来我们就来介绍一下晶闸管工作原理以及晶闸管触发电路的要求。

  晶闸管工作原理

  晶闸管在工作过程中,它的阳极(A)和阴极(K)与电源和负载连接,组成晶闸管的主电路,晶闸管的门极G和阴极K与控制晶闸管的装置连接,组成晶闸管的控制电路。

  晶闸管为半控型电力电子器件,它的工作条件如下:

  1. 晶闸管承受反向阳极电压时,不管门极承受何种电压,晶闸管都处于反向阻断状态。

  2. 晶闸管承受正向阳极电压时,仅在门极承受正向电压的情况下晶闸管才导通。这时晶闸管处于正向导通状态,这就是晶闸管的闸流特性,即可控特性。

  3. 晶闸管在导通情况下,只要有一定的正向阳极电压,不论门极电压如何,晶闸管保持导通,即晶闸管导通后,门极失去作用。门极只起触发作用。

  4. 晶闸管在导通情况下,当主回路电压(或电流)减小到接近于零时,晶闸管关断。

  晶闸管触发电路的要求

  ①、触发脉冲信号应具有足够大的电压和电流一般要求触发电压幅度为4~10V。

  ②、触发电路不输出触发脉冲时触发电路因漏电流产生的漏电压应小于0.15~0.2V以避免误触发。

  ③、触发脉冲要有一定的宽度以保证晶闸管可靠导通。触发脉冲的宽度最好取20~40us。

  ④、触发脉冲前沿要陡,以保证触发时间的滩确性口一般要求前沿时间不大于10us。

  ⑤、触发脉冲应与主回路同步.保证主电路中的晶闸管在每个周期的导通角相等。

  ⑥、触发信号应具有足够的移相范围,相位应能连续可调。
