2021-06-01 03:18:26 作者:小许

  提及电磁换向阀,可能很多人会认为它是一种阀门,其实不是的,它是用来控制流体的自动化基础元件,属于执行器。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。接下来小编就来介绍一下电磁换向阀工作原理以及电磁换向阀型号,希望能够帮助到大家更好的了解电磁换向阀。

  电磁换向阀的特点

  1、外漏堵绝,内漏易控,使用安全

  2、系统简单,便接电脑,价格低廉

  3、动作快递,功率微小,外形轻巧

  4、调节精度受限,适用介质受限

  5、型号多样,用途广泛

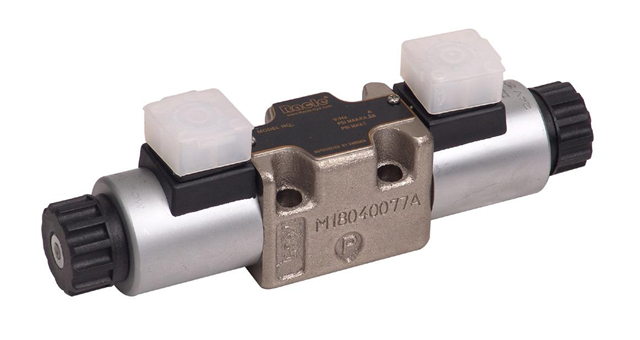

  电磁换向阀工作原理

  电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

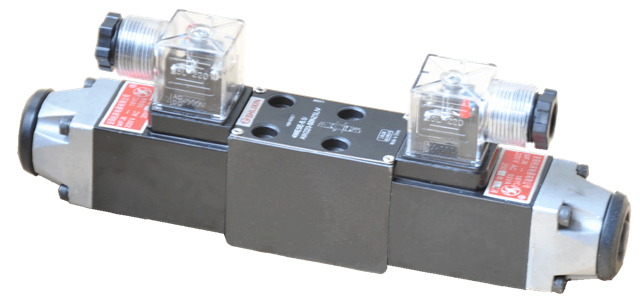

  电磁换向阀型号

阀芯机能 流量范围D4-02 最高使用压力
  (P\A\B孔)
最大背压
  MPa
重量KG 最高切换频率 温度范围 油粘度 过滤
  精度



额定 最大 单头 双头







C2
40 60 31.5MPa 16MPa 1.5(AC) 1.90(AC) AC:240C.P.M
  DC:240C.P.M
  RF:120C.P.M
5~60°C 20-300
  cst
25
C4










C10










C3
30 40 1.6
  (DC\RF)
2(DC\RF)





C5
25MPa








C60










B2
40 60 31.5MPa 3.3(AC) 4.0(AC)




B3










B8










D2
40 60 3.6(DC) 4.8(DC)





D3
