止回阀规格有哪些 止回阀安装位置在哪里

2019-04-28 20:30:10 作者:小许

  管道设备的应用中,止回阀的作用是非常重要的。而且止回阀的安装位置对于整个管道系统的安全性来讲至关重要。那么接下来小编要大家了解的是止回阀规格有哪些、止回阀安装位置在哪里。

  止回阀规格

  对夹升降式止回阀:H71X、H71H;

  对夹蝶形双瓣止回阀:H76X、H76H;

  对夹圆片式止回阀:H74H、H74I、H74M;

  静音止回阀:H42H、H42W;

  微阻缓闭式止回阀:HH44H、HH46H、HH49H;

  橡胶阀瓣式止回阀:HC44X;

  消声止回阀:HC41H、HC41X、HC41T;

  升降式止回阀:H41H、H41W;

  旋启式止回阀:H44H、H44W;

  滑道滚球式止回阀:HQ41X;

  焊接止回阀:H61Y、H62Y、H64Y。

  止回阀安装位置

  止回阀安装在管道转弯弯头或垂直方向落差较大的地方,也是防止水锤对管道的影响及破坏,所以应该装在4处,防止回水对水表的冲击。

  升降式止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀只能安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。碟式止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,只能安装在水平管道上,密封性较差。

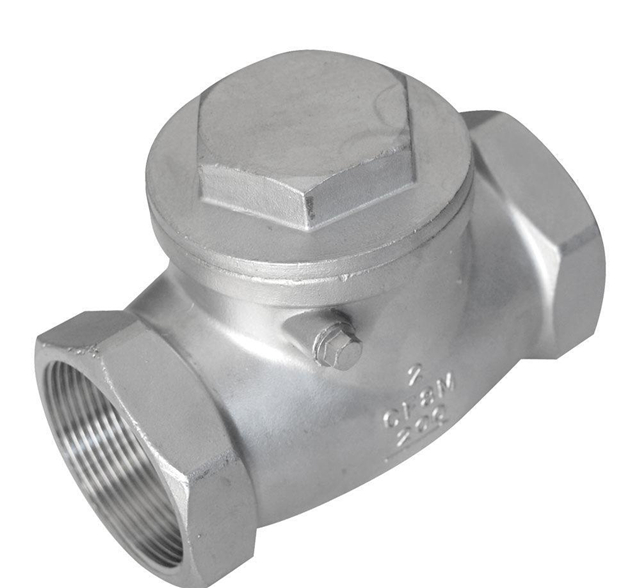

  旋启式止回阀:旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
