什么是铠装电缆 铠装电缆接地规范

2020-07-03 07:49:33 作者:小许

  什么是铠装电缆?是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。那么铠装电缆接地规范是什么呢?

  什么是铠装电缆

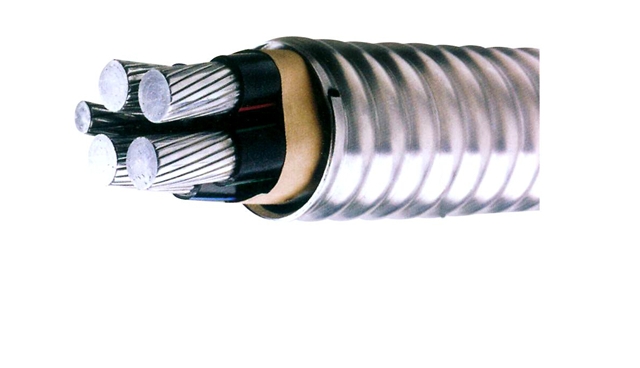

  铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。铠装电缆包括铠装热电偶、铠装热电阻、铠装加热器和铠装引线,主要用于化工、冶 金、机械制造、发电和科学试验等的温度测量、信号传输及特殊加热,用量最大的是铠装热电偶。

  铠装电缆分类

  铠装分为钢带铠装(22,23),细钢丝铠装(32,33),粗钢丝铠装(42,43);

  钢带铠装电缆型号有VV22、VVP22、ZRVV22、NH-VV2;

  控制电缆钢带铠装电缆,型号有KVV22、KVVP2、KVVP22、ZR-KVV22 ;

  钢丝铠装电力电缆电缆,型号有VV32、YJV32、ZR-VV32 ;

  钢丝铠装控制电缆电缆 型号有 KVV32 KVVP32;

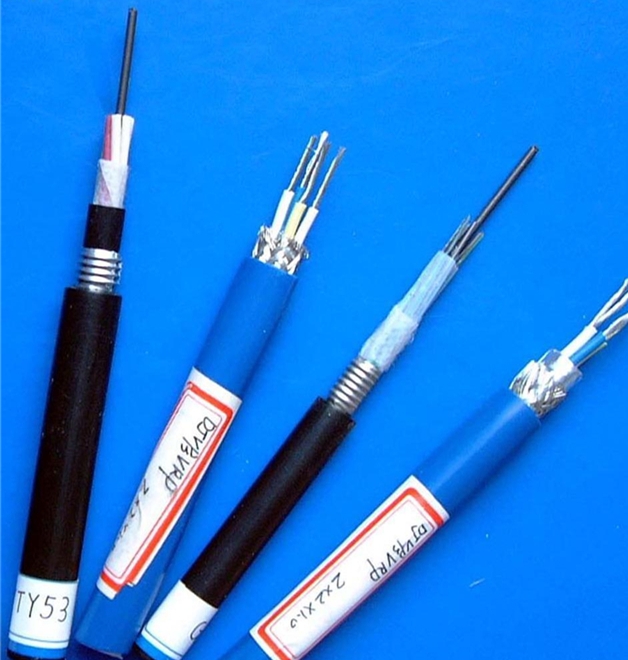

  铠装通信电缆型号: HYA53、HYAT53 、HYA23 、HYV22、HYA22(防鼠、地埋)。

  铠装电缆接地规范

  1. 电缆仅有单层屏蔽时,屏蔽层一端等电位接地。

  2. 当电缆有双层绝缘隔离的屏蔽时,最外层屏蔽两端接地,内层屏蔽一端等电位接地。

  3. 当电缆用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所时,宜采用铠装双绞屏蔽型电缆——ASTP-120Ω(for RS485 & CAN) one pair 18 AWG ,电缆外径12.3mm左右。使用时,铠装层两端接地,最内层屏蔽一端接地!
