厨房排烟管安装维护 厨房排烟管安装指示图

2019-11-26 23:15:36 作者:小堡

  家居生活,一个清新的环境是必不可少的。作为日常油烟的排放管道,厨房烟道装修的作用显得尤为突出,一旦装修不合理,就会造成反味现象,对家居生活造成影响。今天装修网小编给大家带来厨房排烟管安装方法厨房排烟管安装指示图。一起学习一下吧!

  Part1:安装先了解 住宅烟道问题及种类

  烟道是住宅通风系统中的一个重要部分,建设部1999年颁布的《住宅设计规范》对烟道设计作出了规范。但不少楼盘还是存在无烟道设计的问题,小区住宅倒烟、串味、交叉污染情况严重。

  一、烟道排烟不畅原因

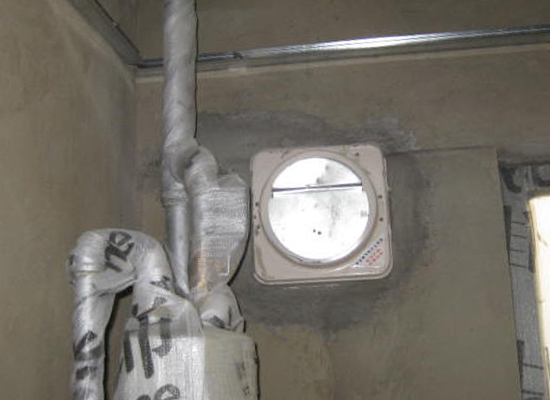

厨房排烟管安装指示图

  《民用建筑设计通则》规定,烟道伸出屋面高度不低于0.6米。但有些地方对此规定的执行情况不一。一些建了烟道的住宅设计的烟道类型单一,容易造成油烟倒灌、串味。另外,一些楼盘为了增大厨房面积,缩小了竖向烟道的横截面积,并且没有机械排烟装置,以至排烟系统流量很小,造成排烟不畅。

  二、了解住宅烟道的分类

  当前的住宅烟道一般分为:单烟道式、主次式、变压式、止逆阀式。

  单烟道式:由一个简单的矩形烟管构成,垂直穿越各层住宅,在每层住宅中留有一个连接抽油烟机的进风口,底层由一个补风口补气。其原理是各层烟气在抽油烟机的推动下,将油烟排入烟道中,由于烟气温度的作用,在烟道中产生上升浮力,从出屋面的出风口将烟气排出。

  主次式:主次式烟道截面上由两个并列矩形烟管构成,垂直穿越各楼层。次烟道在住宅每层中设一连接排油烟机的进风口,次烟道与主烟道距进风口一定距离处相汇,主烟道底层有一补风口。其原理是通过抽油烟机将烟气推入次烟道中,用抽油烟机推动力和油烟温度上浮力使油烟上升一段距离后再进入主烟道排出屋面。

  变压式:将各层的烟道做成不同的截面形式,下层烟道通过主次烟道排气,而靠近屋面的烟道如同单烟道的作用,直接将油烟排入烟道排出。其目的是试图通过改变烟道的截面形式,利用烟气流动的各种物理规律,使气流保持向上的运动,最大程度防止烟气倒灌和互串。

  止逆阀式:止逆阀式烟道则是在单管烟道上的各层进风口处,加装一个兼有抽油烟机接口作用的复杂防气流逆行的止逆阀,迫使烟气向烟道单向运动,从而解决烟气互串的问题,但此种做法会轻度影响油烟机的排烟效果。

  Part2:正确安装 厨房烟道安装注意事项

  有些业主在烦恼家里的烟道有反味现象,不知道原因,有时候这是由于在施工时错误而遗留下来的问题,那么业主在施工时要注意哪些问题呢?

  一、副烟道务必保留

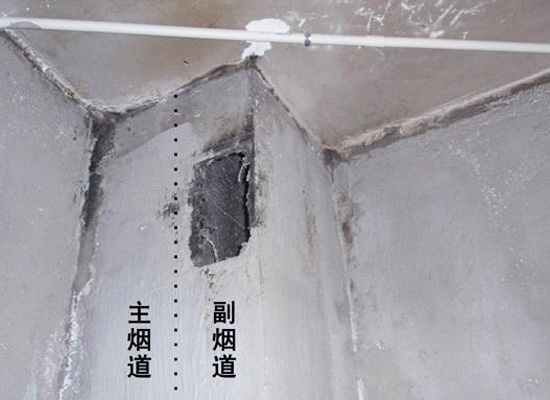

厨房排烟管安装指示图

  每家的厨房里都有烟道,同时烟道也有主副之分,主烟道贯穿整个楼体,而副烟道是相对独立的。一般家里的油烟会先到副烟道里,然后再通过隔板上的孔进入主烟道,这样可保证每户的油烟是隔离开来的。而如果将副烟道直接连接主烟道,就会由于压力过低而导致倒烟或串烟现象。

  二、施工细节要注意

  首先,选择抽油烟机安装的位置十分重要。管道越短越好。一些业主会为了美观,把管道拉得比较长,这样一来,关掉油烟机后,管道里还会集聚很多油烟排不出去,再倒回室内。另外,为了不破坏原有的主副烟道,其开口方向不是随意可以改的,一定要打在副烟道里面。

  三、窗户排烟注意安全

  一些业主为了避免串烟问题,放弃原有烟道,直接在窗户上开孔排烟,这样做是可以的,但有几点需要注意。

  首先在窗户或墙面开洞之前一定要经过物业的同意;其次注意安全问题,一般排烟管末端是金属材质的,如果开的洞太小,金属传热可能会使玻璃炸裂,伤及行人,且烟管通向窗外,强劲的北风对着吹会导致油烟倒灌。最好将管道伸出去以后把管道往下窝,这样还可以避免下雨时雨水流进管道,并把风挡在外面。

  四、止逆阀门勤更换

  如果已经把副烟道拆除,或是需要防止倒烟的效果更好,那么使用烟道止逆阀。一般情况下,油烟机的止逆阀效果不是很明显,而在烟道安装止逆阀可以保护油烟机,使烟道里的烟不会向管道和抽油烟机内倒灌。不过,安装止逆阀后要定期清洗,否则会使止逆阀呈打开状态,失去效果,而且烟道止逆阀最好两年左右就更换一次。

  Part3:排烟道设计安装不合理 原因分析

  厨房排烟管道的设计和安装不合理,往往会造成厨房排烟不通畅,直接影响油烟净化器的使用,其主要原因有以下几种:

  一、主排烟管道通风面积不够

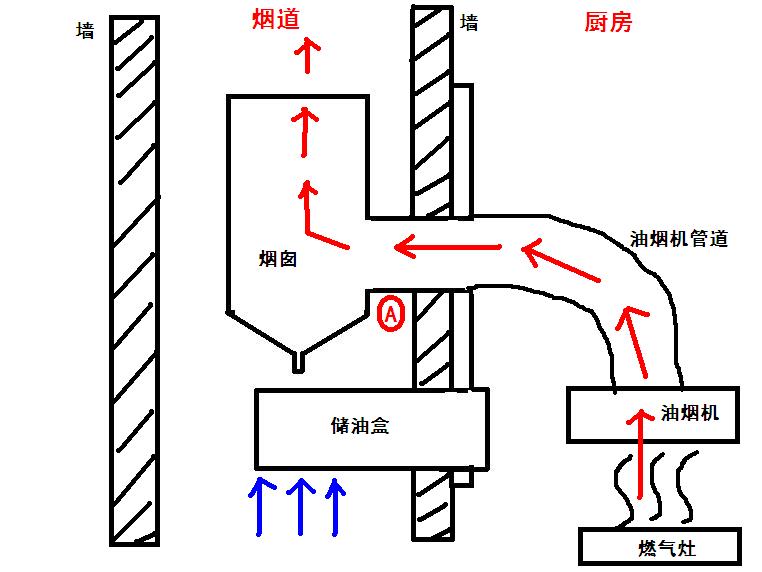

厨房排烟管安装指示图

  根据工程经验,排烟主管道内风速不能超过15m/s,否则在运行一个时期以后很容易造成排烟系统不通畅。在油烟净化器的运行实践中,大部分案例都是因排烟管道通风面积不足引起的不通畅,管道内气体的流速都在15m/s以上。

  二、管道截面积变小

  排烟管道由于要穿过建筑梁而使管道通风截面积变小,截面上阻力增加,造成气流不通畅。

  三、排管道使用后积聚物堆积

  排烟管道在穿过建筑梁或躲避其它设备管道时,排烟管道中的一段会低于整体排烟管道平面,在使用一段时间后,由于油水混合物会积聚在较低的那段排烟管道中,直接影响排烟通畅。

  四、低层排烟不顺畅

  不同楼层的厨房油烟通过同一主管道排出,离出口近的楼层厨房排烟效果较好,而较低楼层的厨房排烟不通畅。

  五、建议配备排烟风机

  对于油烟较大的厨房,建议还配备一个排烟风机。常用的排烟风机有轴流风机、风机箱和离心风机3种。
