家装水电改造弱电流程 水电改造施工注意事项

2020-11-10 14:31:26 作者:叶枫

  电路改造施工是家装中非常关键的项目,它包括强电和弱电改造,相较于强电,大家可能对弱电改造认识较少。而随着智能家居的发展,作为家装的隐蔽工程,同时也是智能家居的连接神经,弱电布线施工是非常重要的。今天,就随小编一起来认识一下家装弱电项目以及改造施工的注意事项。

  一、分清弱电与强电

  数字家居、智能家居是家居发展的方向,而弱电是实现多功能、高智能的家居环境非常关键的基础工程。不少业主对于什么是弱电,如何规划布局一点概念都没有,这可不利于打造一个舒适智能的家。所以还是先来了解一下关于弱电的基本知识吧。

  1、弱电vs强电

  弱电与强电的区别主要是用途的不同。强电用于传输动力能源,即电力。而弱电用于信息的传送和控制。强电的特点是电压高、电流大、功率大、频率低,对人的伤害性较大;而弱电的特点是电压低、电流小、功率小、频率低,不足以对人造成致命伤害。家中的空调线、照明线、插座线等属于强电线路,而电话线、电视线、网线等则属于弱电线路。

  2、家装弱电改造规划

  前面提到的是目前大部分家庭会安装的几种弱电系统,但是也不是每个家庭都这样做。在规划家居的弱电时,需要考虑到家人的具体需求。

  遵循实用为主、适度超前原则

  家居的弱电规划应该遵循“实用为主,适当超前”的原则,根据实际需求和消费能力,考虑潜在需求,选择适合的装修方案。尽量考虑周全,因为如果想要后期增加,一般只能走明线,影响到家居美观,所以不如尽量一步到位。

  设计弱电布局图

  一般正规的装修公司会提供弱电改造布局图,布局图的制定是结合业主的需求做的,业主应该注意保存。这不仅有助于在一定限度内预防电路系统的隐患发生。同时,也有利于今后要想对线路进行更新或者升级。

  二、弱电施工材料介绍

  在水电改造的时候,业主一般都会比较注重电线的选择。而对于弱电改造要用到的一些材料,大部分业主都不太了解。弱电和强电一样,属于隐蔽工程,如果因为材料质量的问题导致后期返修,代价将会很大。因此前期在选择材料的时候要非常注意质量。下面,就来了解一下弱电改造时常用到的材料,以及选购时需注意的事项。

  弱电线材

  1、电话线

  电话线是给电话用的,由铜芯线构成,芯数可决定可接电话分机的数量,常见的规格有二芯、四芯。家庭装修中用二芯的一般就够了,不过如果还需要连接传真机或者电脑拨号上网,最好选用四芯电话线。电话线可以用网线来代替,现在就有一些家庭的电话是通过网线连接的。

  2、电视线

  用于传输电视信号的线目前主要有有线电视同轴电缆和数字电视同轴电缆两种,有线电视同轴电缆采用双屏蔽,用于传输数字电视信号时会有一定的损耗;数字电视电缆采用的是四屏蔽电缆,既能传输数字电视信号,也能够传输有线电视信号。在抗干扰性方面,四屏蔽电缆优于双屏蔽电缆,可以用美工刀把它们解破开就能够比较出来。新居装修建议采用数字电视同轴电缆。

  3、网线

  网线主要有双绞线、同轴电缆、光缆三种。

  双绞线:是由许多对线组成的数据传输线,有STP和UTP两种,STP的双绞线内有一层金属隔离膜,在数据传输时可减少电磁干扰,所以它的稳定性较高;常用的是UTP,网线没有金属膜,所以稳定性较差,但它的优势就是价格便宜。

  同轴电缆:是由一层层的绝缘线包裹着中央铜导体的电缆线。它的特点是抗干扰能力好,传输数据稳定,价格也便宜,同样被广泛使用。

  光缆:是目前最先进的网线,由许多根细如发丝的玻璃纤维外加绝缘套组成。由于靠光波传送,它的特点就是抗电磁干扰性极好,保密性强,速度快,传输容量大等。

  三种不同的线的特性和价格都有差异,在选择的时候,主要根据性能和价格来选择。

  4、影音线

  用于实现音乐、视频的传输的线路,主要有音响线、音频线和音视频线。音响线通俗的叫法是喇叭线,主要用于客厅里家庭影院中功率放大器和音箱之间的连接;音频线,用于把客厅里家庭影院中激光CD机、DVD等的输出信号,送到背景音乐功率放大器的信号输入端子的连接;音视频线主要用于家庭视听系统的应用。

  弱电线材的选购

  随着家居智能化的发展,家装所需的弱电线材品种和数量会越来越多,同时对质量的要求也越来越高。那么如何选购到既能够满足需求,价格又实惠的弱电线材呢?大家可以参考下面选购经验。

  1、看铜材质量 铜质决定线材质量,对网速、音质、画质等影响都很大。目前弱电线材市场由于进场门坎低,鱼龙混杂,铜材也大不相同,线材价格也参差不齐。网线铜芯大小0.35—0.58mm不等,建议网线选择0.45—0.5mm无氧铜芯的线材

  2、看品牌 选择品牌很重要,品牌大多能代表产品品质。市场上比较好的弱电线材牌子有秋叶原、飞利浦、安普永兴、大唐、普天、TCL等。不过要注意不要买到品牌假货

  弱电线管

  弱电与强电一样,一般都是将线路套在线管中,然后埋入线槽内。因此,弱电改造施工时,还需要用到的一种重要材料就是线管。弱电使用的线管可以与强电使用的一样,常用的是PVC线管,但是最好在颜色上进行区分。不过如果因为距离强电太近,弱电可以采用镀锌钢管,以减少信号干扰。

  其他弱电配件介绍

  弱电改造时除了需要用到各种线和线管,另外还需要一些其他的配件。如弱电箱、水晶头、配线架、弱电箱、猫、路由器、网路交换机等。

  三、弱电施工流程

  其实家装弱电的重点在设计布局,而安装一般与强电一起进行,安装的流程也基本一致,即按照定位、开槽、布线等步骤进行。

  1、建议配置弱电箱集中管理

  目前家装中强电一般通过配电箱解决集中控制和管理问题,而大部分的人家的弱电却缺乏统一的管理。随着弱电需求的增加,弱电线路将会日益庞杂,因此有必要对弱电也进行集中的管理。业主可以安装一个与强电箱类似的弱电箱来对居室内的电话、传真、电脑、电视机、安防监控设备以及其他网络信息家电的线路进行集中的管理和维护。

  弱电箱的安装

  家装弱电箱的一般大小为320X260mm,但随着弱电产品和用途的增减,建议业主根据自家需求选用合适大小的弱电箱。弱电箱一般有明装和暗装两种方法,明装就是采用挂在墙壁或者放在角落里,暗装则是将箱嵌入到墙体里,一般安装在离地30cm左右,安装需要考虑墙体厚度是否足够承载箱体。

  2、弱电布线方式:并联

  家庭弱电布线的绝大部分都是采用“星形拓朴布线”方式,即采用并联方式,集中汇聚到弱电箱中实行集中管理。这是对过去“总线拓朴结构”的代替,并联强调的是每条线路都是独立的,能够避免单点故障导致整个系统的瘫痪,也方便单条线路进行拓展。

  3、确定线路终端点位

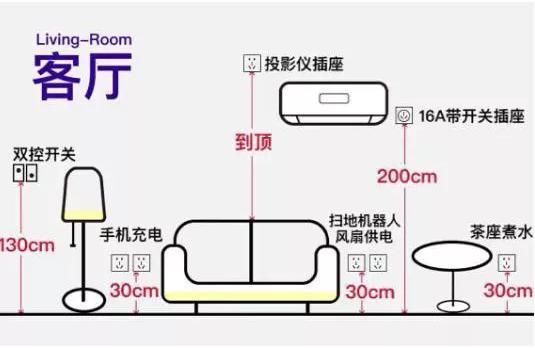

  与强电施工一样,弱电施工前,首先需要根据弱电布线设计图纸,结合墙上的点位示意图,用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。除特殊要求外,暗盒的高度与原强电插座一致,背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起,暗盒之间的距离至少为10mm。

  4、确定走线并开槽

  根据终端点位,确定开槽路线。确定走线时需遵循路线最短原则、不破坏原有强电原则以及不破坏防水原则。

  根据弱电线的多少确定线管的数量,进而确定线槽的宽度;线槽的深度一般比线管直径多5mm左右。用切割机沿着弹好的墨线在墙地面上切出线槽,线槽需要横平竖直,大小均匀。

  5、穿线封槽

  所有弱电线必须穿管敷设,因此首先需要铺装线管,然后再穿线。然后安装线盒,安装面板等。最后封槽,注意封槽后的墙面、地面不得高于所在平面。安装完成后记得清扫施工现场,清运垃圾。

  四、弱电布线施工规范

  弱电传输的是信息,如果受到干扰,家中的电话、电视等就会因信号不好而影响功能使用。如何尽量减少这种情况的发生呢?这就需要在弱电施工时做好防护了。

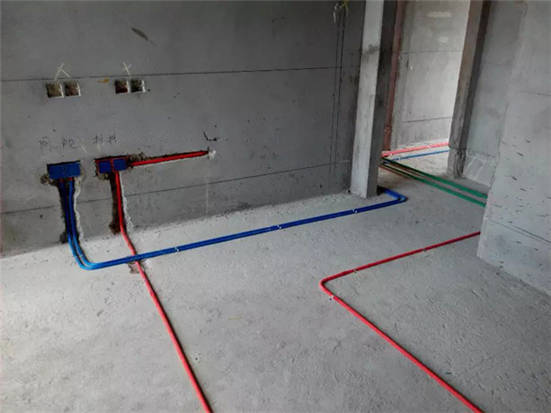

  1、强弱电线路需分开布线

  电路改造时一大禁忌,就是施工队为了施工方便,将所有线路收纳到一起。这样做的后果是线路之间会受到干扰,导致信号不稳定,而且还会留下火灾隐患。因此在电路改造的时候,强弱电应该分开走线,严禁强弱电共用一管和一个底盒,强电线路平行间距不能低于30cm,最好是50cm,交叉必须成直角。

  弱电所穿线管应采用钢管或硬质PVC 管,PVC管价格相对便宜,比较常用,但是对信号屏蔽效果没有铜管好。因此,如果所步线路存在局部干扰源,且不能满足最小净距离要求时,应该采用钢管作为穿线管。

  2、不同弱电线之间需分开走管

  为避免信号干扰,网线、电话线、有线电视线等弱电在电路施工中要单独穿管,不可穿在同一管内。

  3、先布管再走线

  弱电施工和强电一样,在施工时应该先安装管路,然后再穿线,这样就可以避免将来进行换线时,出现线无法抽动的现象。

  4、避免同一管内线路过多

  敷设时应视管内所穿导线数量的多少而变化,同一管内,不宜超过四根,禁止导线将管内空间全部占满。直线管的管径利用率应为 50%~60% ,弯管的管径利用率应为 40%~50%。

  5、避免走折断式直角弯

  走线的时候注意线管不要直接折断式的转直角,这样很容易造成线穿不过去,且对信号影响也很大,最好用大弯连接。
