2019-11-11 16:41:06 作者:小丹子

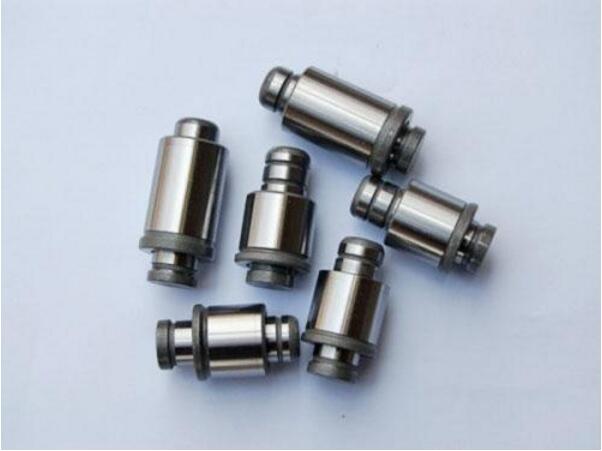

  导柱导套,是常用于模具与组件组合使用来确保其尺寸和位置的精确度。它的具体规格大小由导柱的规格尺寸来决定,而导柱一般是带肩圆柱形,常有卡槽,可按照使用场所、导向方向、安装方式等进行不同的划分。

  导柱导套规格尺寸

  具体的数据模具设计手册上有详细的介绍。导柱+导套的长度应大于模具合模时的尺寸,导柱套入导套的最小尺寸应套入10mm以上;导柱的直径根据导柱的长度而不同,导柱越长,直径越大;导柱之间的距离应不会影响模板的装配,导柱与模板之间应留有一定的距离。导柱28*150:是指直径28,长度150。导套28*100*38:指导套内径28,长度100,外径38。

  导柱导套标准

  MISUMI的标准件有单选的,也有成套的,只需要确定导柱的直径就可以,至于导柱和导套的长度,那要根据实际情况。比如那种十字架(带凸台)在资料书中查L,你根据6块模板及上模座的总厚度再减掉10mm,取整数就可以作为导柱型号L规格。导套的长度,要根据冲床的行程大小,以开模状态导柱导套不分离并且重合30mm以上为参考。如果冲床行程很小,那一般选导套80-100长久可以。

  导柱导套生产厂家

  (1)福康 12×50×30~22×100×60 导柱导套,重庆长展机械有限公司

  (2)ANNY GP 导柱导套,直径:12(mm),精度:0.02,材质:SUJ2,东莞市镒凯模具科技有限公司

  (3)大工 DZDT-A 导柱导套,适用模具类型,:成型模,产品别名:导柱导套,广东大工机器人有限公司

  (4)RSL TRP 20×130 导柱导套,直径:20(mm),弯曲半径:0.005(mm),材质:SUJ-2,深圳市龙岗区平湖日晟隆精密模具配件制品厂

  (5)MISUMI MYAP 导柱导套,适用模具类型:冲压模,产品别名:独立导柱,东莞市诠欣五金模具配件有限公司
