地板漆起泡

地板漆起泡

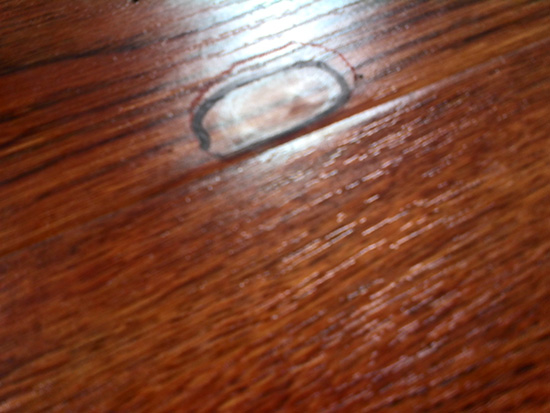

在装修过程中,我们会发现这样一个现象,那就是地板漆起泡,究竟是什么原因致使地板漆起泡呢?地板漆起泡大多发生在一楼或是地下室,二楼偶尔也会发生,=地板漆起泡一般出现在施工后不久,下面就和小编一起去了解下地板漆起泡处理方法以及地板漆起泡原因?
目录
1地板漆起泡处理方法

  一、机械除漆法

  机械除漆指借助于一定的施工工具来进行除漆工作,如手工打磨、动力工具、抛丸、高压力(磨料)射流等方法,都是可以有效的去除旧地坪油漆层的方法。

  二、火焰除漆法

  火焰除漆是指通过火焰加温的方法使旧漆层焦软、起泡,在此同时用刮刀进行刮铲旧地坪漆膜。

  三、碱液除漆法

  碱液除漆法是利用碱液的腐蚀作用,使旧涂膜膨胀松软,从而达到去除旧地坪漆膜的目的。

  四、脱漆剂脱漆

  脱漆剂是能够溶解或溶胀涂膜的溶剂或膏状物,主要由溶解能力强的溶剂与石蜡、纤维素等组成。在地坪涂装行业,清除旧涂膜主要用机械的方法如手工烤铲、抛丸等。

2地板漆起泡的原因

  水泡的产生与施工地区没有明显的关系,同一地区有的严重,有的较轻,有的完好。同一小组操作,同一材料施工的环氧地面层,有的起水泡,有的完好,说明水泡是多种因素造成的。

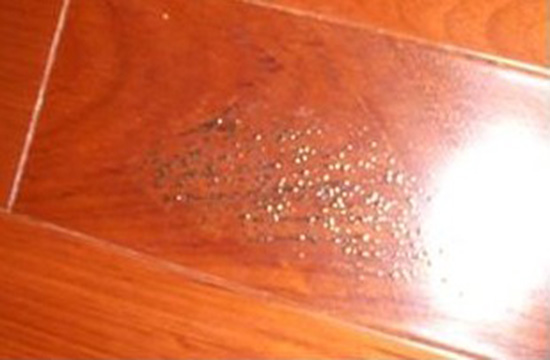

  起水泡的原因,是大家关心的一个问题,剖开水泡发现,泡内都含有水分或炎黄色液体,环氧地面层与基层脱离,粘在基层上的胶结料被拉成峰窝状,见图1—1;按照“物理学”解释,在盛有液体的密闭容器内,液体蒸发,形成饱和状态的三条曲线的温度与压力关系。

  在密闭的容器内,含有饱和水蒸汽的压力,是随着温度的升高而上升,当温度为20.C时,鼓包内的压力为0.01MPa;而当温度为70~80.C之间是直线上升到0.1MPa;很多地区在炎热的夏季地面的极端辐射热可达70.C左右,在这样的高温下,环氧胶结料已经软化粘力大大降低,因此就形同向轮胎内渐渐鼓气一样,使环氧地面层中鼓起了大包,将胶结料被拉成蜂窝状;其中没有起水泡的部分环氧层和地面部分沾不牢固,仔细观 测接触部分,也会发现有无法固化的部分,原因是环氧有潮气不能固化;那么水分从何处来的呢?

  主要有以下几个水的来源:

  1 .基层、如水泥砂浆找平层,最大含水率达12%左右,基层的最大含水量大于找平层。

  2.环氧中的其它配料内的脱水不尽。

  3.环氧和基层施工时结合不好留下空隙和环氧本身的化学活性,没有完全固化或者是遇到潮湿气没有完全固化的残留物或气体。

  4.基层的地下渗透的潮湿气体。

  从以上四个方面来分析,基层的潮湿是主要的,绝对干燥的基层是没有的,含水率的大小也不能决定环氧树脂地坪是否会产生水泡,基层的部份水气和环氧残留物被包裹在环氧与基层内,形成大小不一的气泡,由于环氧层本身不透水气,水气不能排出,留下起泡的根苗。所以泡都产生在平面上,多在基层与环氧层之间;基层中的水分是很难避免的,这就是造成环氧地面层起水泡的重要因素。

相关词条:
