断路器型号 断路器工作原理及作用

2020-06-08 20:35:52 作者:蜂蜜柚子

  断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。可能很多人都不了解断路器型号及断路器工作原理,如果没有断路器,家庭用电就会非常不方便。那么断路器型号包括哪些呢?断路器工作原理是怎样的呢?下面就为大家一一揭晓答案。

  断路器简介

  断路器能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。断路器按其使用范围分为高压断路器和低压断路器,高低压界线划分比较模糊,一般将3KV以上的断路器称为高压电器。

  断路器的作用一

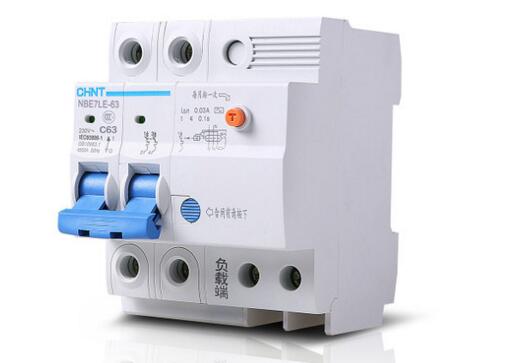

  断路器又叫空气开关,它的作用是切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行。在电器超载或非正常运行情况下,如果出现故障,断路器会自动断开开关,起到保护电器和线路的作用;另外断路器带有漏电保护装置,具有漏电保护的功能。

  断路器的作用二

  断路器可以用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时断路器能够自动切断电路,它的功能相当于熔断器式开关与过欠热继电器等的组合,而且在分断故障电流后一般不需要变更零部件。

  断路器的特点

  1、多油断路器实现简单、价格便宜,但由于用油量大、体积大、检修工作量大、且易发生爆炸和火灾现象,一般情况下不采用。

  2、少油断路器用油少、油箱结构小而坚固,具有节省材料、防爆防火特点。少油断路器使用安全,使配电装置大大简化,体积小、便于运输、目前被大量采用。

  3、空气断路器断路能力大、动作时间快、尺寸小、重量轻、无火灾危险,但结构复杂、价格贵、需要装设压缩空气系统等,主要用于110KV及以上对电气参数及断路时间有较高要求的系统中。

  4、SF6电气性能好、断口电压可较高。设备的操作维护和检修都很方便、检修周期长而且它的开断性能好、占地面积小、特别是发展SF6封闭组合电器可大大减少变电所的占地面积。SF6断路器广泛应用于90年代,目前中国已成功生产和研制了220、330、500KV的SF6断路器。

  断路器型号含义

  目前我国高压断路器型号根据国家技术标准的规定,一般由文字符号和数字按以下方式组成。其代表意义为:

  ①—产品字母代号,用下列字母表示:S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。

  ②—装置地点代号;N—户内,W—户外。

  ③—设计系列顺序号;以数字1、2、3……表示。

  ④—额定电压,KV。

  ⑤—其它补充工作特性标志,G—改进型,F—分相操作。

  ⑥—额定电流,A。

  ⑦—额定开断电流,KA。

  ⑧—特殊环境代号。

  下面我们就一起看看高压断路器型号和低压断路器型号:

  高压断路器型号:

  DW系列高压户外安装多油断路器;

  SW系列高压户外安装少油断路器;

  SN系列高压户内安装少油断路器;

  ZW系列高压户外安装真空断路器;

  ZN系列高压户内安装真空断路器;

  LW系列高压户外安装SF6断路器;

  LN系列高压户内安装SF6断路器;

  低压断路器型号:

  DW10系列框架式自动开关;

  DWX15、DWX15C系列万能式限流断路器;

  DW17(ME)系列万能式断路器;

  DZ10系列塑料外壳式自动开关;

  DZ15系列塑料外壳式断路器;

  DZX10系列塑料外壳式限流断路器;

  DZ20系列塑料外壳式断路器;

  DZ25系列塑料外壳式断路器。

  断路器工作原理

  断路器工作原理是当短路时,大电流产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬时跳闸。当过载时,电流变大,发热量加剧,双金属片变形到一定程度推动机构动作,电流越大,动作时间越短。断路器有电子型的,使用互感器采集各相电流大小,与设定值比较,当电流异常时微处理器发出信号,使电子脱扣器带动操作机构动作。

  低压断路器工作原理

  低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。当电路欠电压时,欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用,在正常工作时,其线圈是断电的,在需要距离控制时,按下起动按钮,使线圈通电。

  编辑总结:以上就是断路器型号,断路器工作原理及作用的相关介绍,希望对大家有所帮助。
