经过上一篇对信号闸阀的介绍，我相信大家对信号闸阀的作用以及信号闸阀的优缺点都有一定的了解。接下来小编将继续对信号闸阀进行介绍，今天我们就来看看信号闸阀工作原理以及信号闸阀尺寸。

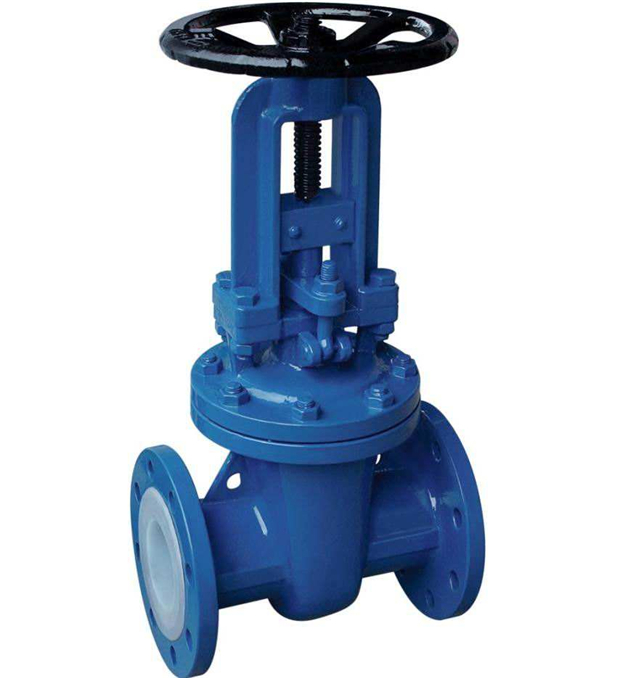

信号闸阀工作原理
转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。

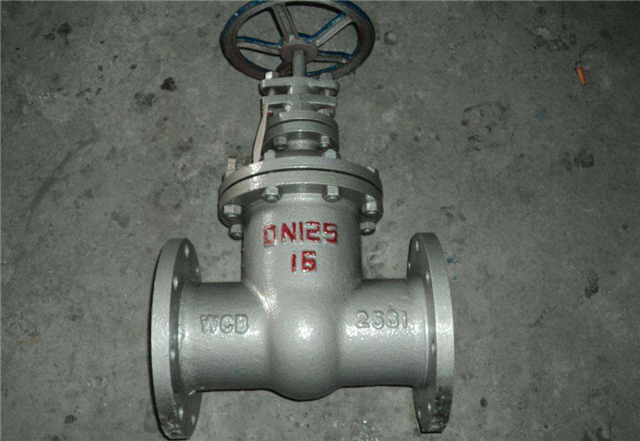

信号闸阀尺寸
|
闸阀的公称直径/mm
|
手轮最小外缘直径/mm
|
|
15 20
|
66
|
|
25
|
66
|
|
32
|
76
|
|
40
|
83
|
|
50
|
89
|
|
65
|
111
|
|
80
|
152
|
|
100
|
203
|
|
125
|
254
|
|
150
|
279
|
|
200
|
330
|
|
250
|
381
|
信号闸阀安装方法以及安装注意事项
1)阀门的连接方式应与管道连接方式相一致。
2)设置在介质单向流动管道上的阀门，阀体上的箭头方向应与管道水流方向一致。
3)阀门水平安装时，阀盖、阀杆应朝上;垂直安装时，阀盖、阀杆应朝外。
4)阀门应设支架，阀门重量不应附加在管道上。
手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。
带传动机构的闸阀，按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
