桥式整流器作用 桥式整流器怎么测好坏

2022-01-17 14:12:14 作者:邓噔噔

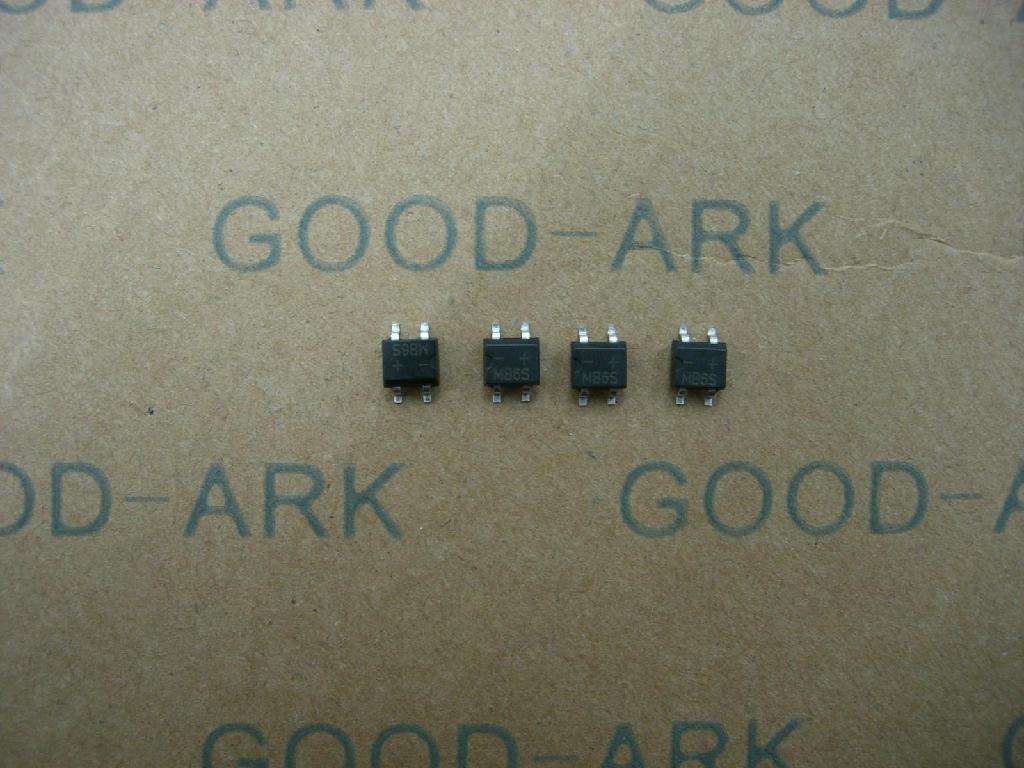

  桥式整流器是一种常见的金属散热元件,桥式整流器品种多:有扁形、圆形、方形、板凳形(分直插与贴片)等,有GPP与O/J结构之分。最大整流电流从0.5A到100A,最高反向峰值电压从50V到1600V。今天小编为大家具体介绍的是桥式整流器的作用以及如何用万用表检测好坏。

  桥式整流器简介

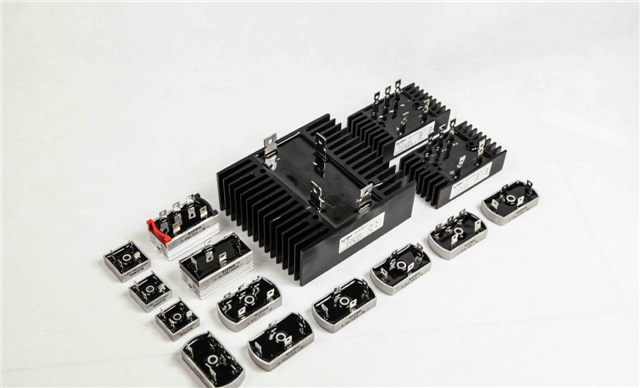

  桥式整流器是由四只整流硅芯片作桥式连接,外用绝缘朔料封装而成,大功率桥式整流器在绝缘层外添加锌金属壳包封,增强散热。

  桥式整流器的作用

  桥式整流器用在交流发电机电源系统中,其作用一是将交流发电机产生的交流电变为直流电,以实现向用电设备供电和向蓄电池充电;二是限制蓄电池电流倒流回发电机,保护发电机不被逆电流烧坏。硅二极管具有单向导电的特性,即在硅二极管两端加上一定的电压(电源正极接二极管正极,电源负极接二极管的负极)时,二极管就导通,有电流流过,反之,二极管不导通,无电流通过。这样,电流只能从一个方向通过。人们利用二极管的这个特性,制成整流器。当给整流器加上交流电压时,只允许交流电的正半周通过,而负半周不通过,因此在整流器的负端便输出脉动直流电。

  桥式整流器怎么测好坏

  用数字万用表来检测桥式整流器的好坏。

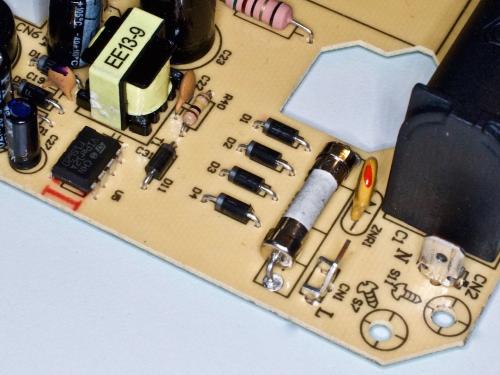

  整流桥就是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起。半桥是将两个二极管桥式整流的一半封在一起,用两个半桥可组成一个桥式整流电路,一个半桥也可以组成变压器带中心抽头的全波整流电路,选择整流桥要考虑整流电路和工作电压。

  1.半桥的检测半桥是由两只整流二极管组成,通过用万用表分别测量半桥内部的两只二极管的正、反电阻值是否正常,即可判断出该半桥是否正常。

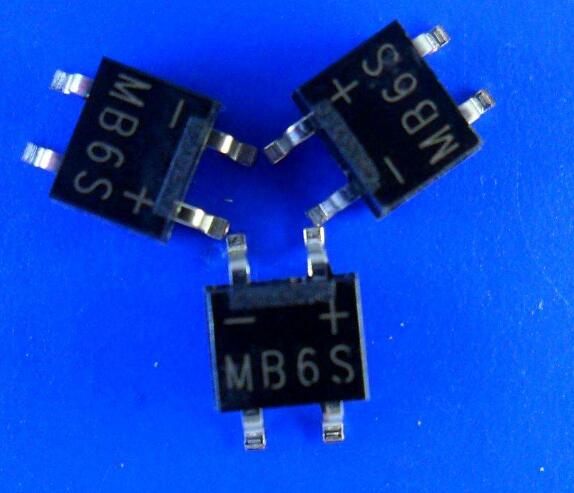

  2.全桥的检测大多数的整流全桥上,均标注有“+”、“-”、“~”符号(其中“+”为整流后输出电压的正极,“-”为输出电压的负极,“~”为交流电压输入端),很容易确定出各电极。

  检测时,可通过分别测量“+”极与两个“~”极、“-”极与两个“~”之间各整流二极管的正、反向电阻值(与普通二极管的测量方法相同)是否正常,即可判断该全桥是否已损坏。若测得全桥内鞭只二极管的正、反向电阻值均为0或均为无穷大,则可判断该二极管已击穿或开路损坏。

  以上就是关于桥式整流器的作用以及检测方法的介绍,更多关于材料选购的消息,欢迎登陆装修保障网。
